Строительство коровника в КСУП "Жиличи"

Задача

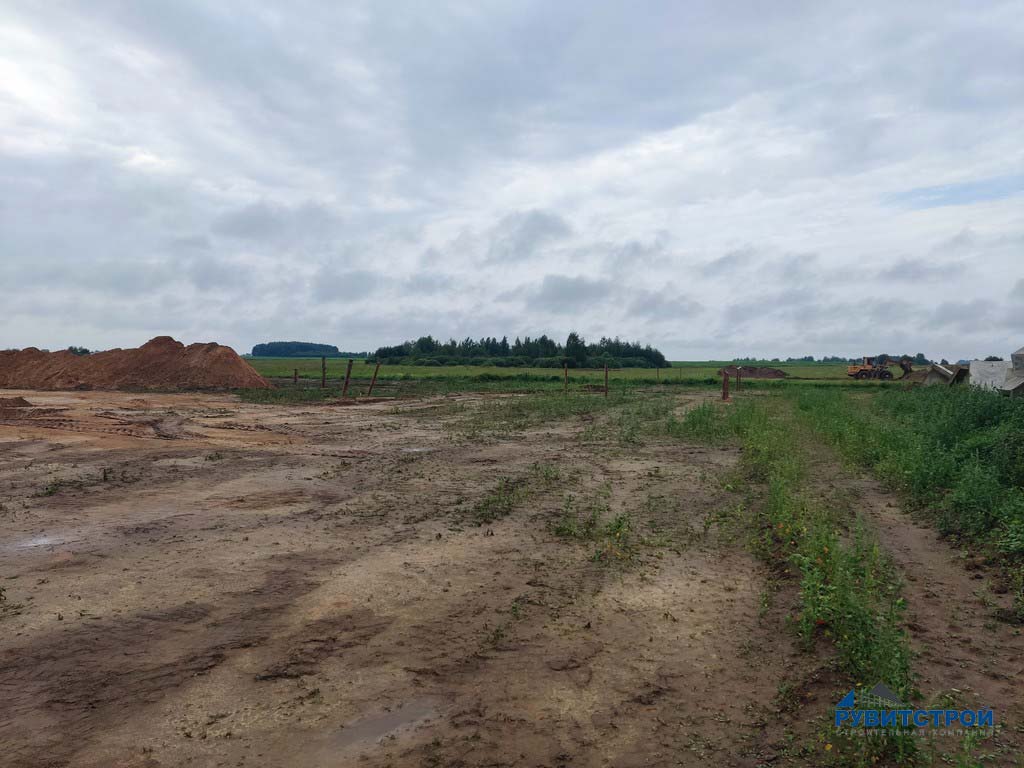

Выполнить строительство МТК на 600 коров дойного стада вблизи дер. Пархимковичи Кировского района в КСУП "Жиличи"

Коровник на 300 мест поз.01, 02 по ГП

Характеристика здания:

Класс надёжности -RC2.
Степень огнестойкости – V.
Класс функциональной пожарной опасности - Ф5.3.
Категория здания по взрывопожарной и пожарной опасности - Д.
Класс сложности - К-3.

Объёмно-планировочные показатели:

Строительный объём - 15602,5 м³.
Площадь застройки - 2645,6 м².
Общая площадь - 2574 м².

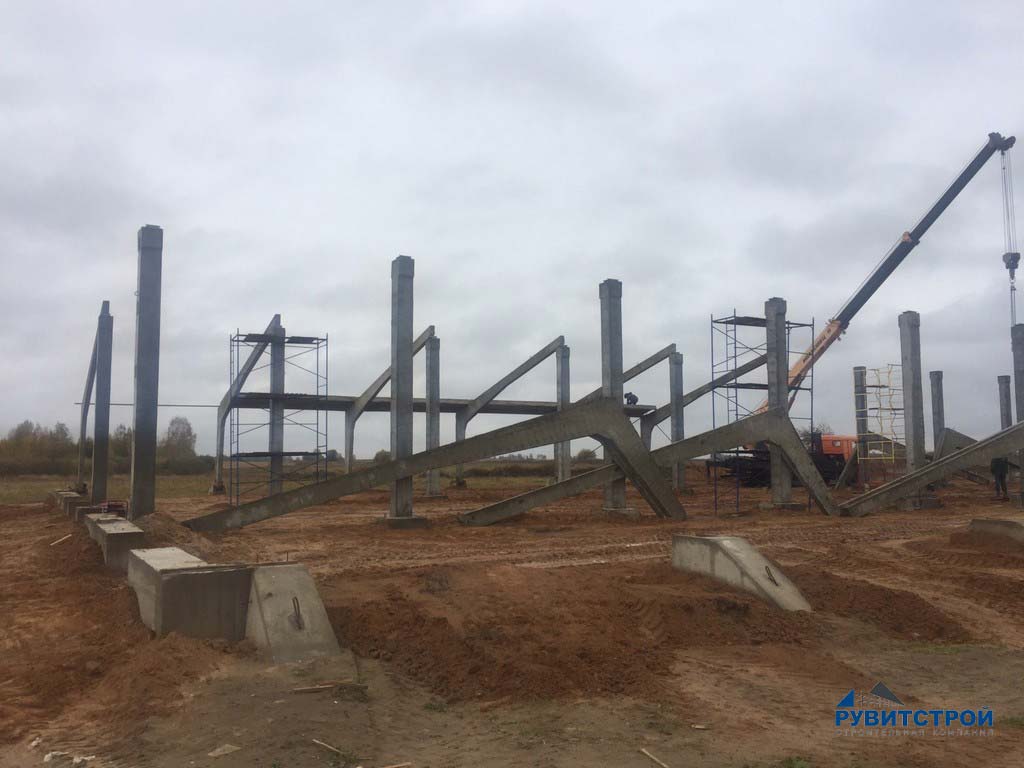

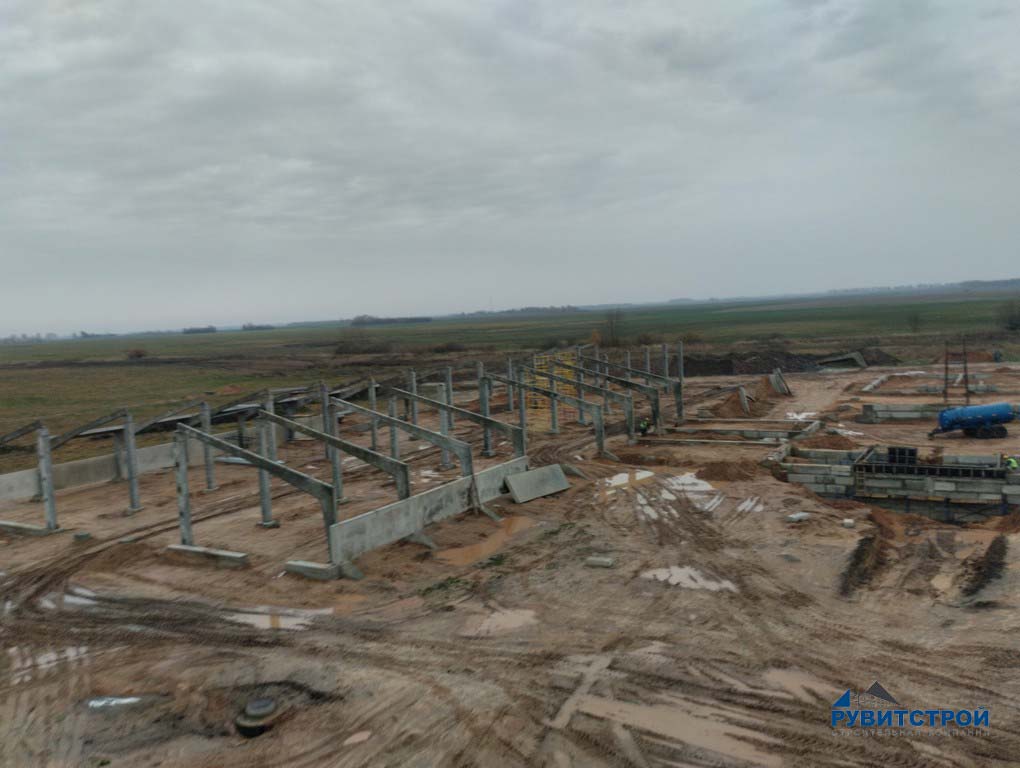

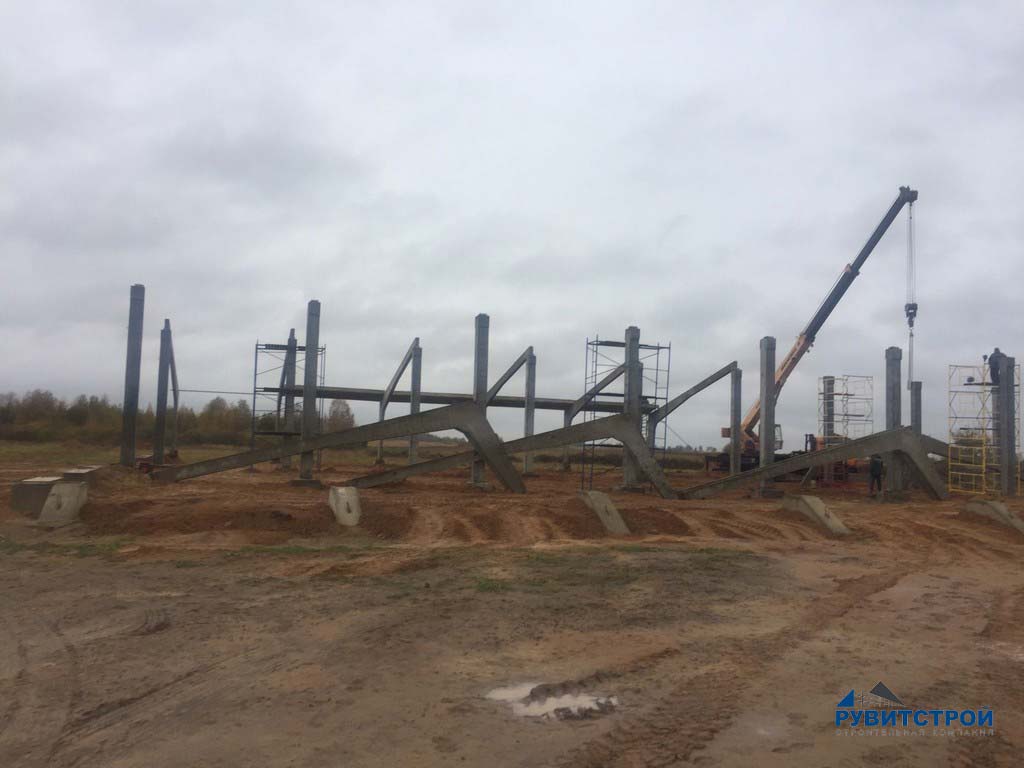

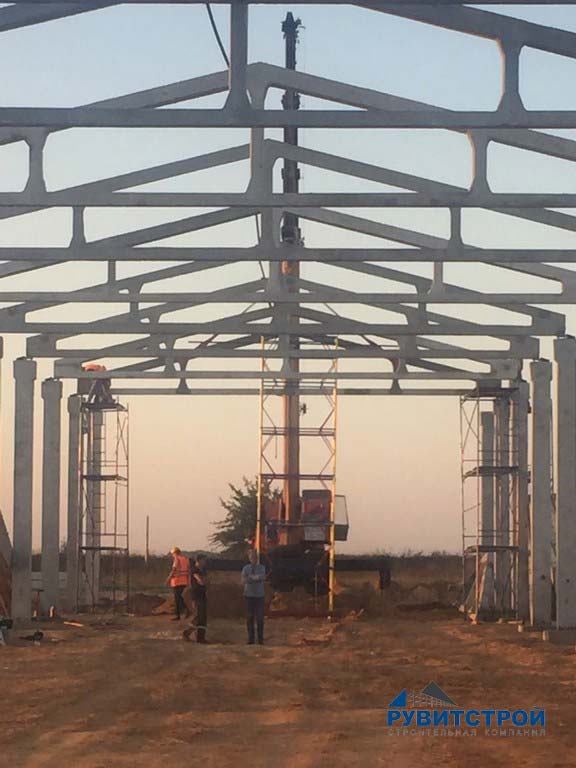

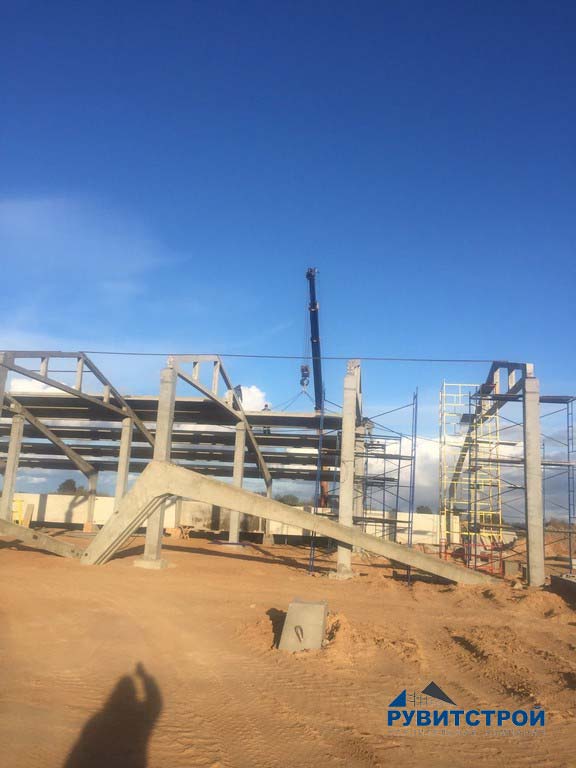

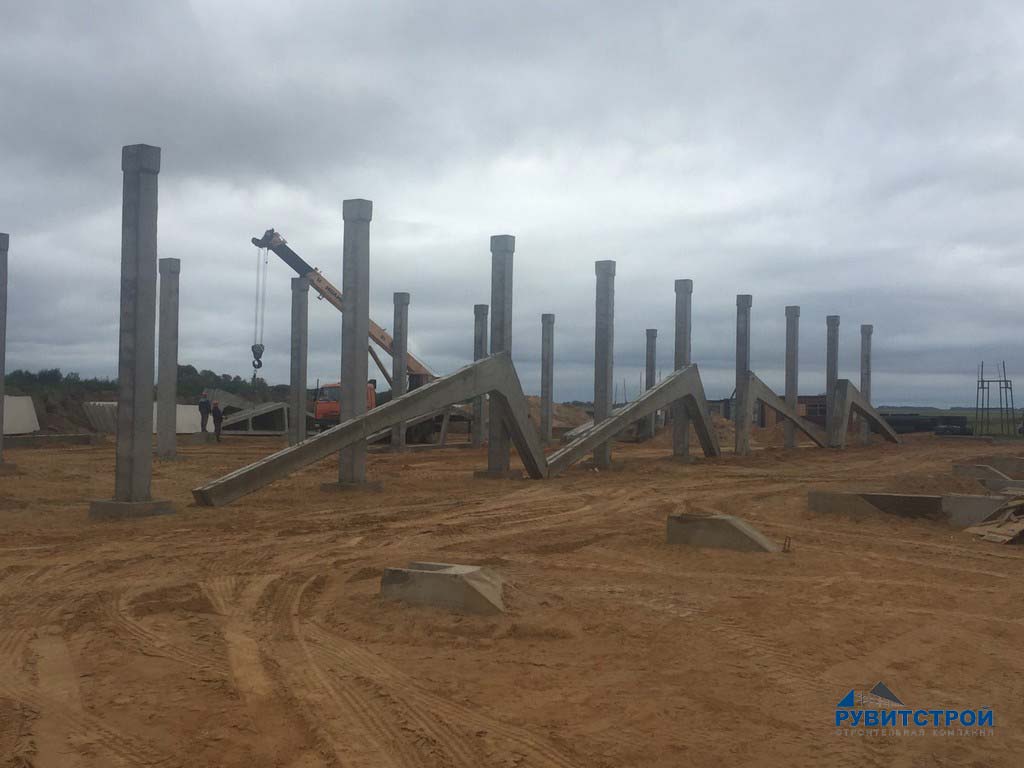

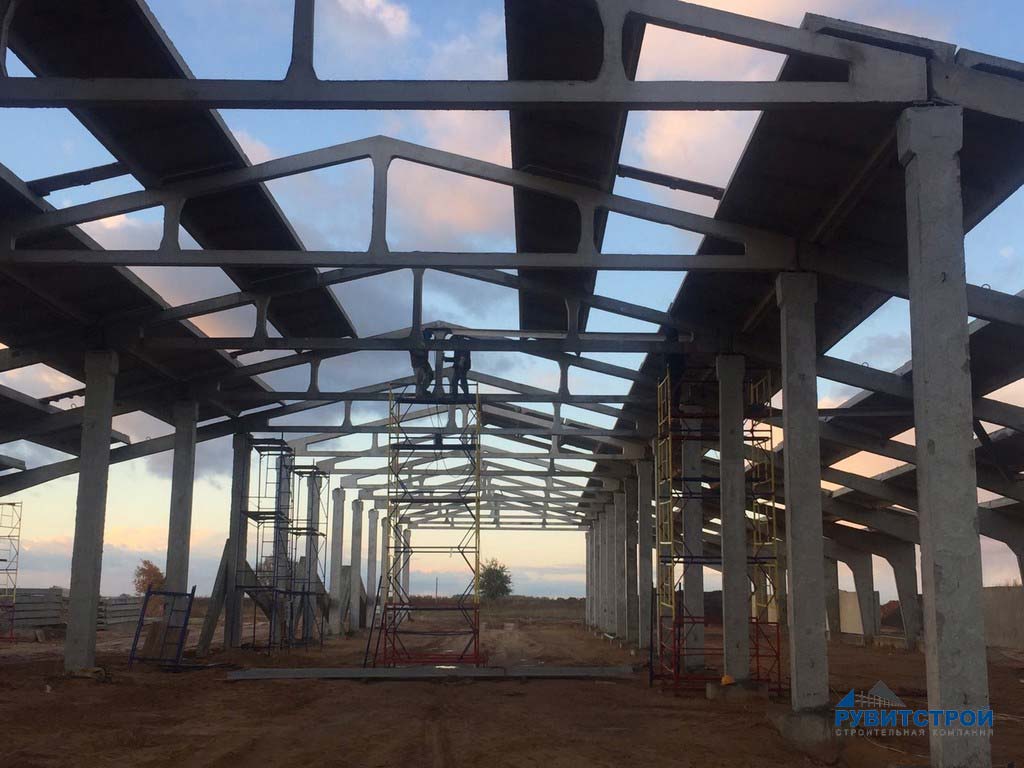

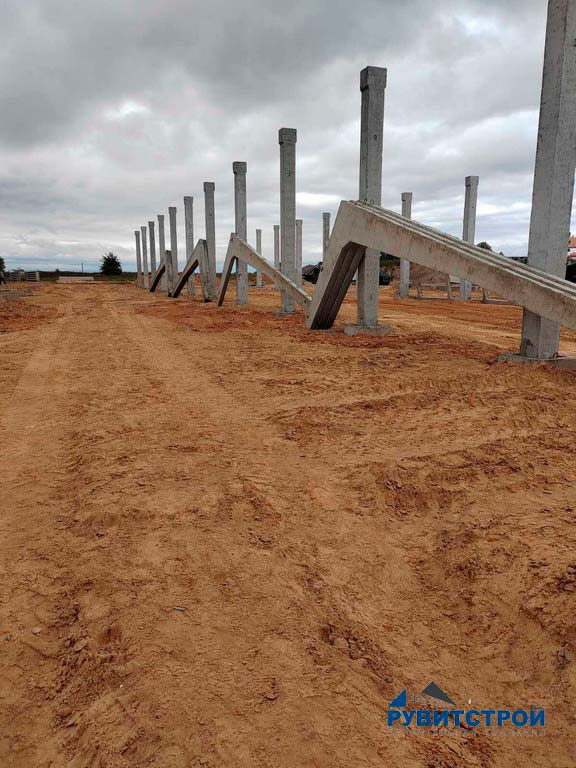

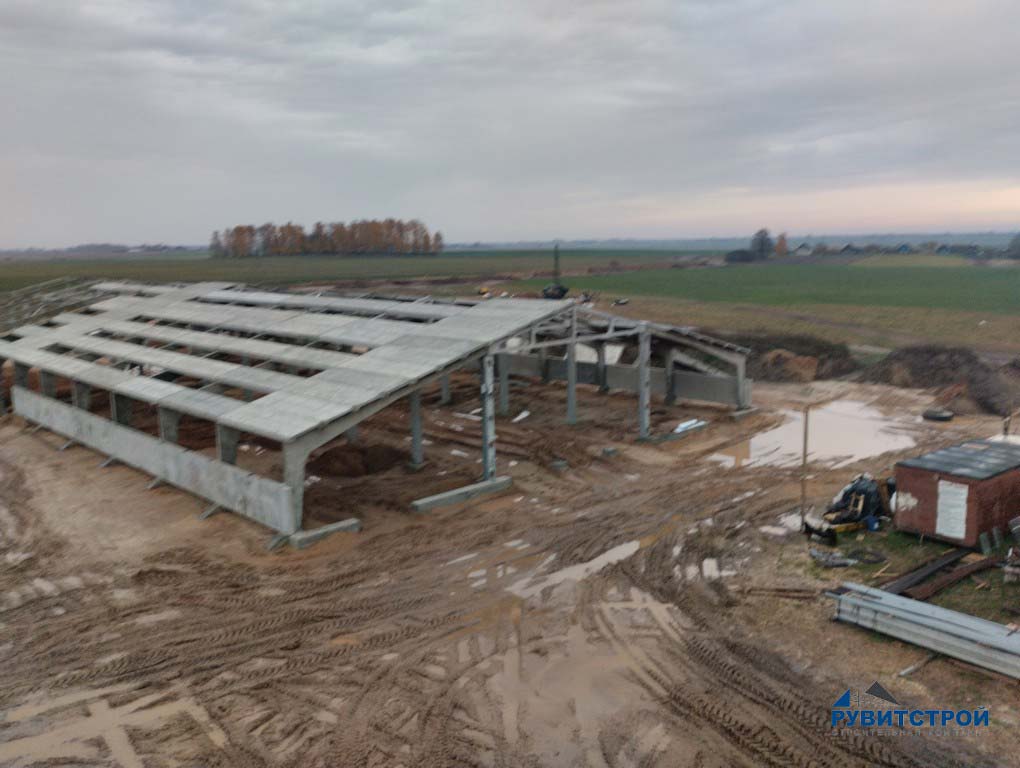

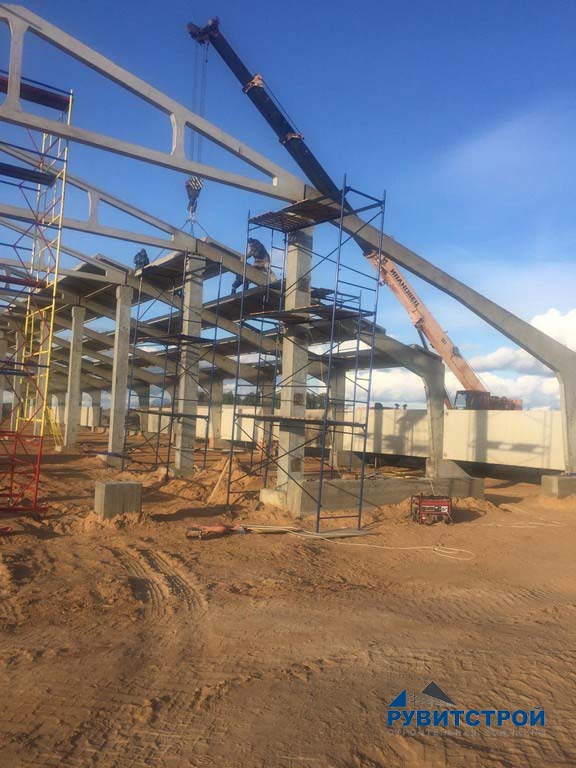

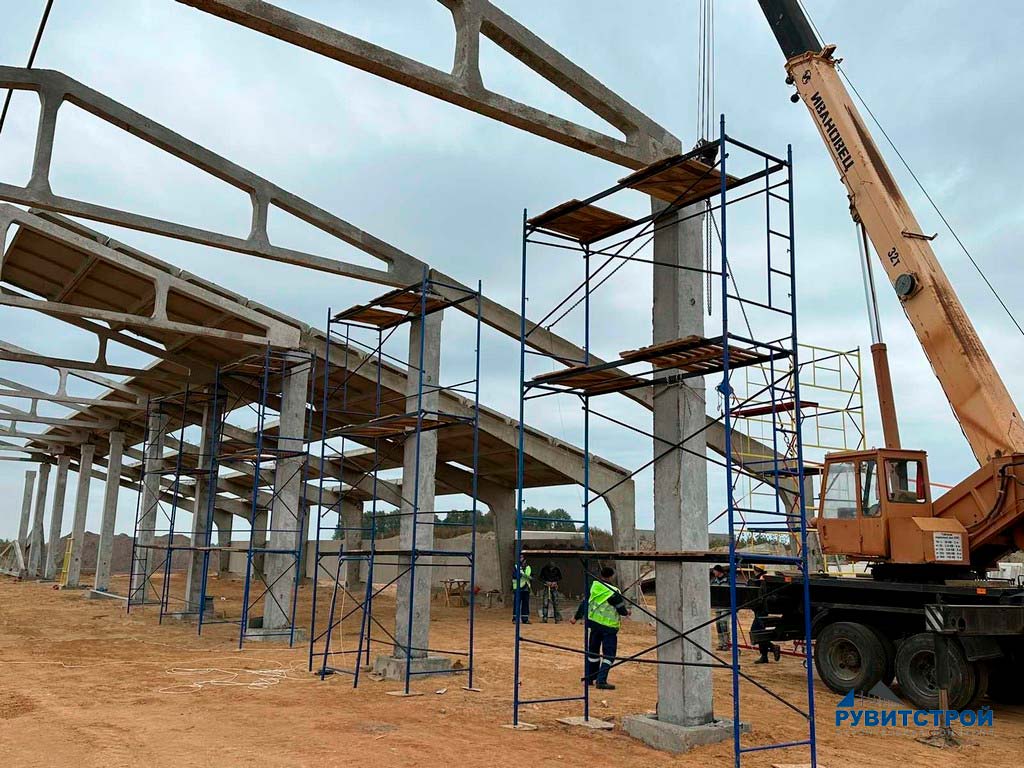

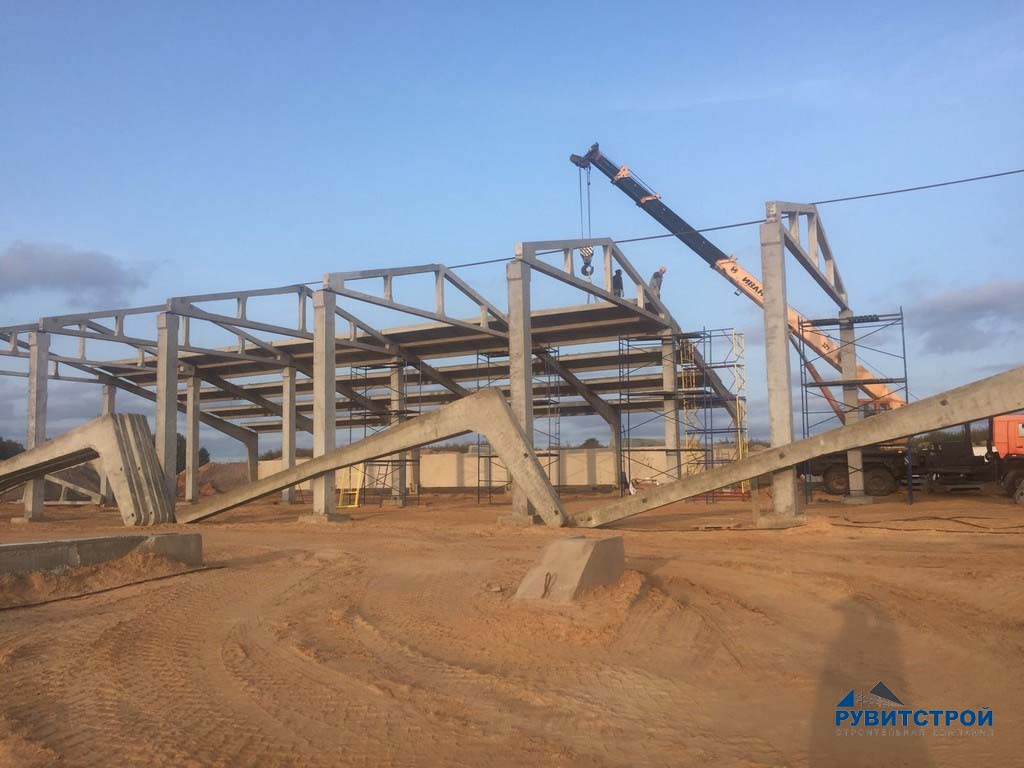

Здание прямоугольной формы в плане с размерами в осях 33,0х78,0 м, высотой до угла полурамы +3.600. Здание рамного типа. Шаг ж/б полурам в продольном направлении 6,0 м.

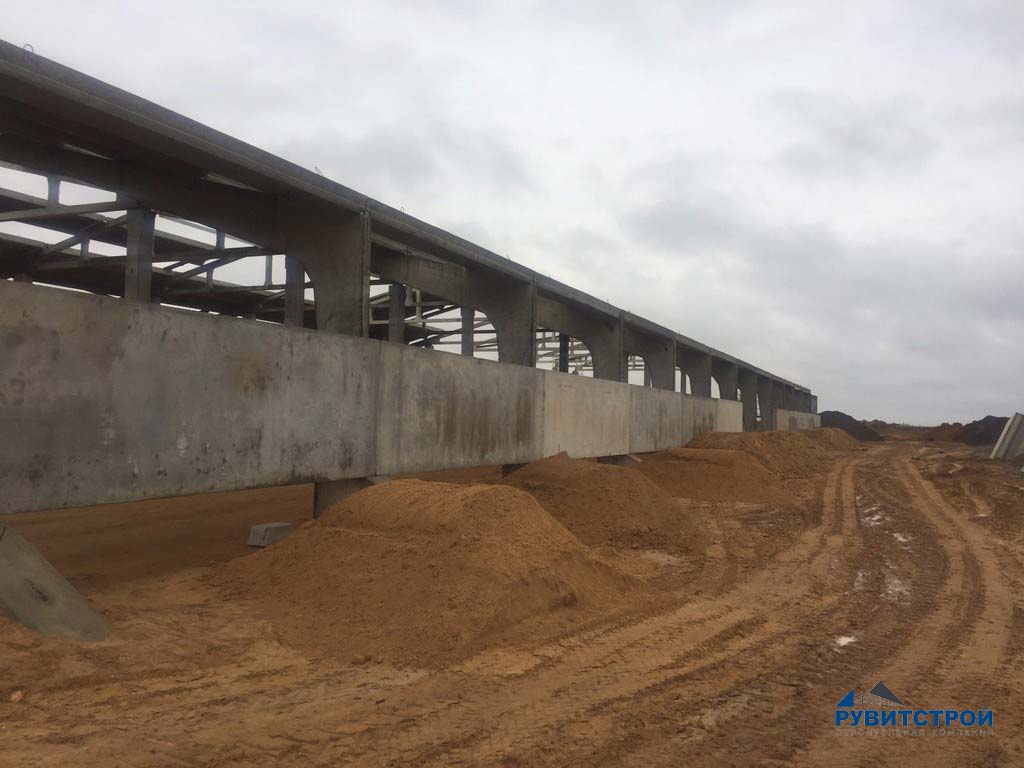

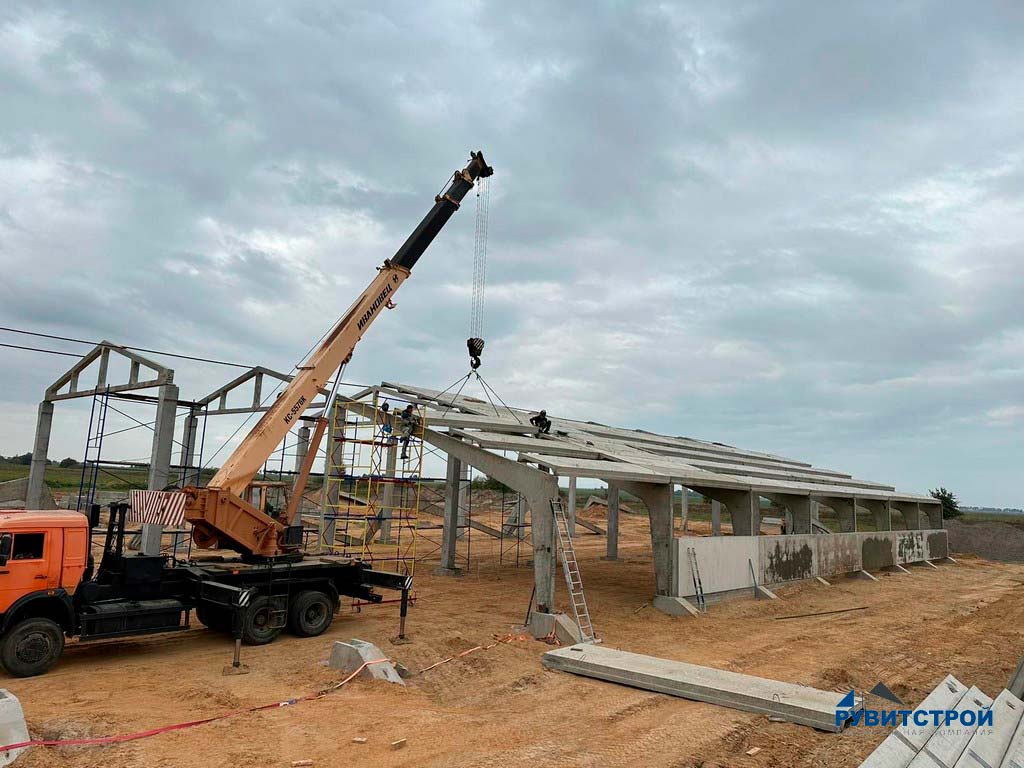

Здание каркасного типа. Общая устойчивость здания обеспечивается стеновыми железобетонными панелями, железобетонными плитами покрытия и связевыми блоками.

Эвакуация из здания решается через дверные проемы в стенах с открыванием дверей наружу, а также через калитки в воротах наружу.

Родильное отделение с цехом сухостоя поз.04 по ГП

Характеристика здания:

Класс надёжности -RC2.
Степень огнестойкости – V.
Класс функциональной пожарной опасности - Ф5.3.
Категория здания по взрывопожарной и пожарной опасности - Д.
Класс сложности - К-3.

Объёмно-планировочные показатели:

Строительный объём - 15602,5 м³.
Площадь застройки - 2645,6 м².
Общая площадь - 2574 м².

Доильно-молочный блок поз.03 по ГП

Характеристика здания:

Класс надёжности - RC2;
Класс функциональной пожарной опасности - Ф5.3;
Степень огнестойкости - V.
Категория здания по взрывопожарной и пожарной опасности - Д.
Класс сложности - К-3.

Объёмно-планировочные показатели:

Строительный объём – 5270,1 м³;
Площадь застройки – 1327,51 м²;
Общая площадь – 1288,15 м².

Здание доильно-молочного блока Т-образной формы в плане, размерами в осях 42,0х60,0 м.

Архитектурно-планировочные решения здания соответствуют его функциональному назначению и представлены следующими помещениями: скотопрогон, накопительная площадка (на 90 голов), доильный зал, молочная, насосная, лаборатория молока, электрощитовая, ветаптека, кладовая моющих средств, комната уборочного инвентаря, помещение осеменения и передержки животных, лаборатория ПИО, мужские и женские гардеробы уличной и рабочей одежды, молокоприёмная, лестничная клетка, санузел, душевая, кабинет завфермой, комната приема пищи, операторская (на втором этаже в осях 3- 4), тамбур, коридор, в осях 10-11 расположены станция перекачки стоков, мини-котельная, постирочная, комната сушки спецодежды, тамбур.

Эвакуация из здания решается через дверные проемы в наружной стене с открыванием двери наружу.

Блок вспомогательных помещений поз.05 по ГП

Характеристика здания:

Класс надёжности –RC2.
Класс функциональной пожарной опасности – Ф5.3.
Степень огнестойкости (ТКП 45-2.02-315-2018) – V.
Категория здания по взрывопожарной и пожарной опасности – Д.
Класс сложности - К-3.

Объёмно-планировочные показатели:

Строительный объём – 774,14 м³.
Площадь застройки – 241,0 5 м².
Общая площадь – 195,03 м².

Здание блока прямоугольной формы в плане, размерами в осях 12,0х18,0 м, высота до низа несущих конструкций +2.800.

Здание бескаркасного типа. Устойчивость здания обеспечена совместной работой продольных и поперечных стен и жестким диском покрытия, образованным ж/б плитами.

Объемно-планировочное решение здания представлено следующими помещениями: доильным залом, молочно-моечной, насосной, электрощитовой, кладовой моющих средств, комнатой дежурного персонала с постом пожарной охраны, мужским и женским гардеробами и душевыми, санузлом, коридором, мини-котельной и тамбуром.

Эвакуация из здания решается через дверные проемы в наружных стенах с открыванием двери наружу.

Профилакторий на 207 мест поз.07 по ГП

Характеристика здания:

Класс надёжности –RC2.
Класс функциональной пожарной опасности – Ф5.3.
Степень огнестойкости – V.
Категория здания по взрывопожарной и пожарной опасности – В.
Класс сложности К-3.

Объёмно-планировочные показатели:

Строительный объём – 5088,51 м³.
Площадь застройки – 971,40 м².
Общая площадь – 961,57 м².

Класс среды эксплуатации сборных и монолитных бетонных фундаментов – ХC2.

Здание профилактория прямоугольное в плане с размерами в осях 12,0х78,0 м.

Выполнены в металлическом каркасе. Высота до низа несущих конструкций

+3,5 м, высота по коньку +6,35 м. Кровля 2-х скатная.

Устойчивость зданий обеспечивается жёсткой заделкой колонн с фундаментами, а также горизонтальными и вертикальными связями образующих связевой блок.

Автовесовая на 60 тонн поз.25 по ГП

Площадь застройки – 92.3 м².

Автовесы представляют собой прямоугольную в плане бетонную площадку с пандусами по краям размером 4,4х21,06 м. Состоит из армированных бетонных фундаментов шириной 1,2 м из бетона С25/30 W4 F150. Между фундаментами, по грунту, выполнено бетонное покрытие из бетона С8/10 F100 W4 толщ.100 мм.
